深度解析数控弯管机工作原理

在现代工业制造的庞大体系中，管材如同人体的血管，遍布于汽车、航空航天、船舶、家具等各个领域。要让笔直的金属管材乖乖地弯成复杂的三维空间形状，且精度达到毫厘不差，离不开一位幕后英雄——数控弯管机。

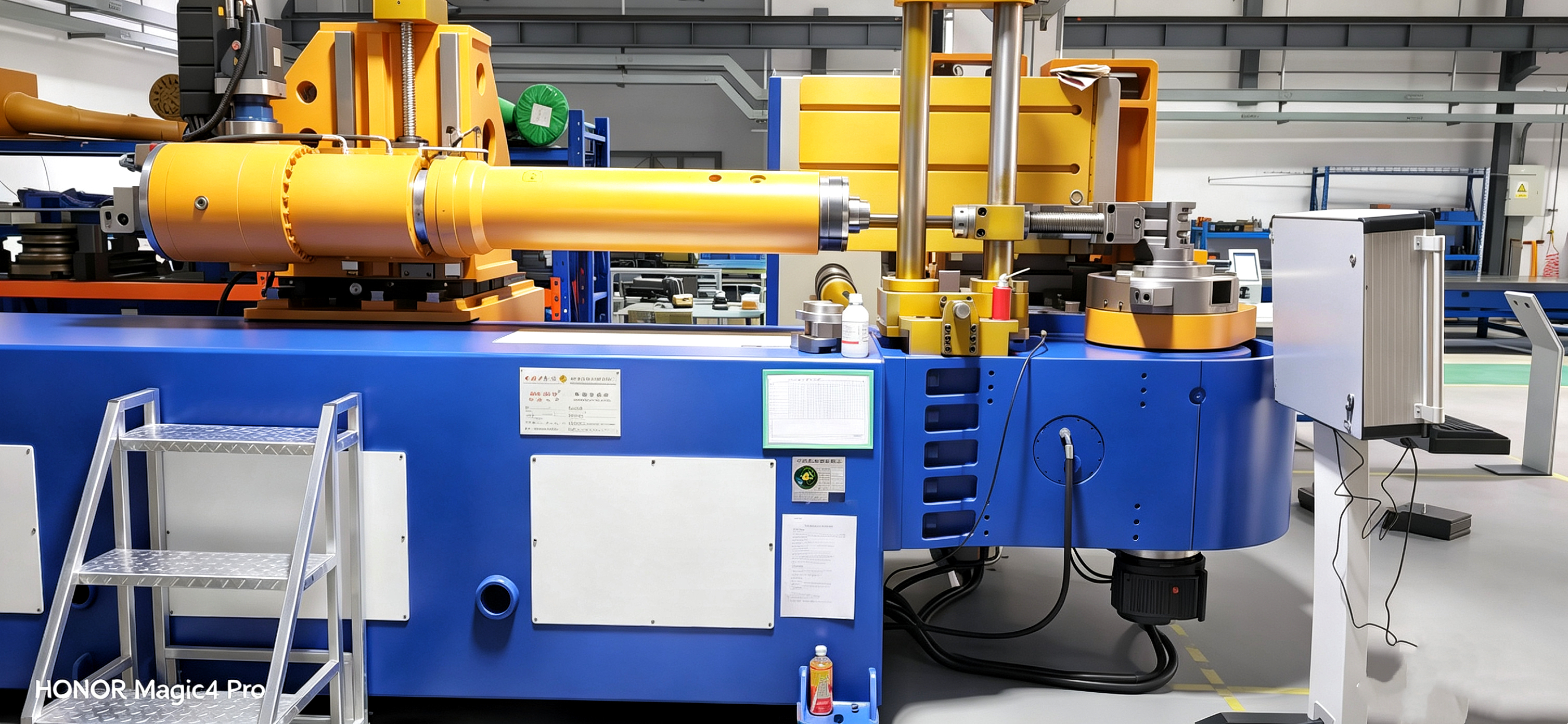

很多人见过弯管机的工作过程：管材被夹住，模具转动，瞬间弯曲成型。但这看似简单的动作背后，其实隐藏着复杂的机械力学、精密的液压传动以及智能的数控算法。今天，我们将剥开机器的外衣，深度剖析数控弯管机的工作原理。

一、 核心动作原理：缠绕式弯曲

虽然市面上有推弯、压弯等多种工艺，但现代高精度数控弯管机最主流的工作原理是“缠绕式弯曲”。

其核心逻辑可以概括为：“模具主动旋转，管材被动跟随。”

具体过程如下：

夹持： 机床的夹紧模将管材的一端牢牢固定在弯曲模上。

缠绕： 弯曲模在主轴的驱动下开始旋转。由于管材被固定在模具上，它被迫随着模具的转动而发生塑性变形，沿着模具的半径弯曲。

助推： 在弯曲过程中，压模压住管材外侧，夹模拖动管材向前，防止管材在弯曲瞬间发生回弹或滑脱。

这种原理的最大优势在于，管材紧紧贴附在模具上，能有效保证弯曲半径的一致性。

二、 精细分工的“模具军团”

数控弯管机要完成高质量的弯曲，绝非一个模具那么简单。它需要一套精密配合的“模具军团”，每个成员各司其职：

弯曲模： 它是“主角”，决定了管材弯曲的半径。管材实际上是贴在它的表面进行变形的。

夹模： 它是“抓手”，负责在弯曲时夹紧管材，确保管材随模具转动时不打滑。

压模： 它是“压舱石”，通常位于模具的反侧，与夹模相对。它施加一定的压力，抵消弯曲时的反作用力，防止管材截面变扁。

防皱模： 它是“预防针”，位于管材切入弯曲点的切线方向。对于薄壁管，弯曲内侧极易起皱，防皱模的作用就是在此处强行限制管壁起皱。

芯棒： 它是“定海神针”，深入管材内部。弯曲时，管材外侧受拉变薄，内侧受压变厚，容易导致截面塌陷(变成椭圆)。芯棒从内部支撑管壁，保证截面圆度。芯棒通常带有球头，以便在复杂弯曲时灵活通过。

三、 神经中枢：多轴联动控制

数控弯管机之所以“数控”，是因为它拥有一个强大的人机交互系统(CNC)。它是如何指挥各个部件协同作战的呢?

这主要依赖于多轴联动技术。常见的数控弯管机控制轴包括：

Y轴(送料轴)： 控制管材直线送进的长度，决定了两个弯之间的直线段距离。

B轴(弯曲轴)： 控制弯曲模具旋转的角度，决定了弯多少度(如90度、180度)。

C轴(旋转轴/转角)： 控制夹模头的整体旋转(翻转管材)。这允许在同一根管子上进行不同平面(如立体空间)的弯曲。

A轴(辅助进给/Boost)： 用于控制压模或助推装置的随动，辅助管材平滑送入模具，减少阻力。

工作流程逻辑：

当操作人员在屏幕输入图纸数据(Y、B、C坐标)后，CNC系统会将这些坐标转化为电信号，驱动伺服电机。伺服电机通过减速器带动滚珠丝杆或液压油缸动作，精确控制各个轴的运动位置和速度。所有轴必须在微秒级的精度上同步，才能弯出完美的形状。

四、 深度解析：回弹与补偿算法

这是数控弯管机工作原理中最“烧脑”的部分，也是区分高端设备与低端设备的关键。

1. 金属的“记忆”：回弹

金属具有弹性。当你弯曲一根管材到90度松开后，它往往会弹回一点点(例如89度)。这种现象叫“回弹”。

2. 数控系统的“智慧”：补偿

为了对付回弹，数控弯管机内部存储了复杂的算法。

过弯处理： 系统会根据材料材质(不锈钢、碳钢、铝)的回弹特性，自动计算出“过弯量”。例如要得到90度，系统可能会命令机器弯到91.5度，回弹后刚好是90度。

动态修正： 高端数控弯管机(如德系重工的设备)具备“自学习”功能。第一根管弯完后，操作员测量误差输入系统，系统会自动修正后续管子的参数，无需重新编程。

五、 结语

综上所述，数控弯管机的工作原理是机械力学、液压传动与自动控制技术的完美融合。它不仅仅是物理上的弯曲，更是一场关于材料变形与几何精度的数学计算。

从模具的精密咬合，到伺服电机的微米级响应，再到回弹算法的智能补偿，每一个环节都体现了现代工业的严谨与智慧。了解这些原理，不仅能帮助我们更好地操作设备，更能让我们在选购时，透过参数看本质，找到真正懂技术、有实力的设备制造商。
