一文搞懂弯管机弯管尺寸的计算方法与实操技巧

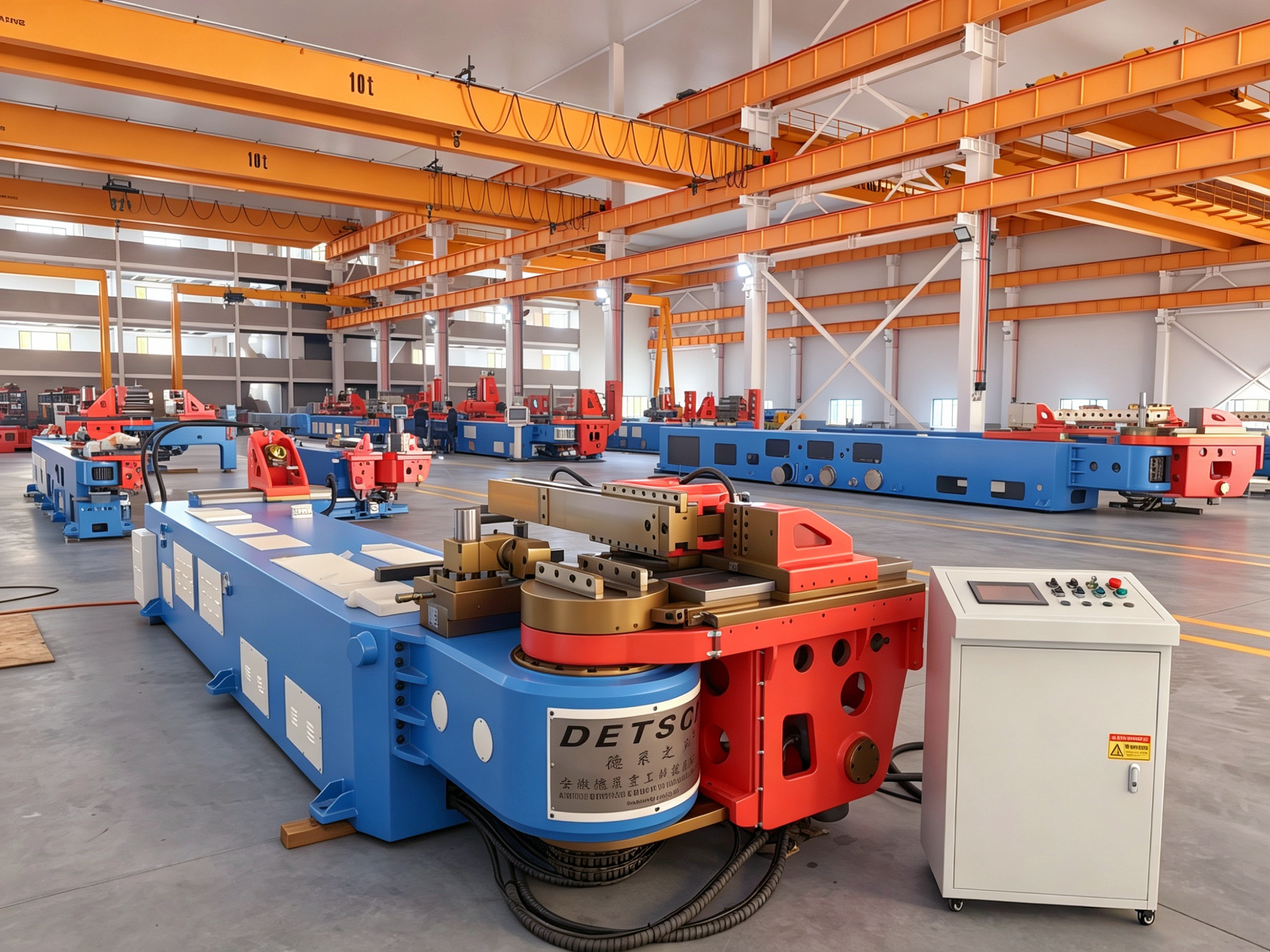

在现代机械制造、汽车配件、航空航天及管道工程等领域，弯管机是不可或缺的加工设备。然而，弯管并不是简单地把管子折弯那么简单。如果在加工前不能准确计算出弯管尺寸，很容易导致管材报废或装配失败。

本文将系统性地为您梳理弯管机弯管尺寸的计算方法，从基础理论到实操经验，帮助您快速掌握这项核心技能。

一、 认清弯管的几个核心参数

在开始计算之前，我们需要先明确几个决定弯管尺寸的关键参数：

管材外径(D)：管子的外部直径。

管材壁厚(t)：管子的厚度。

弯曲半径(R)：通常指中心线半径(CLR)，即管子中心线到弯曲圆心的距离。它是弯管模具设计的基准。

弯曲角度(θ)：管子需要折弯的角度。

直线段长度(L1, L2…)：管子两端或两弯之间的直线部分长度。

二、 理论计算：基于“中性层”的展开长度

在弯管过程中，管材外侧受拉伸而变长，内侧受压缩而变短，但管材截面上必定有一层长度保持不变，这层被称为中性层。计算管材的下料长度(展开长度)，实际上是计算中性层的长度。

管材展开长度计算公式：

总下料长度 = 直线段长度之和 + 弯曲段中性层展开长度

其中，弯曲段中性层展开长度的计算公式为：

L弧 = π × (R + r × k) × θ / 180

R：弯曲半径(中心线半径)

r：管材内半径(r = D/2)

k：中性层系数(通常根据管材材质、壁厚和弯曲半径确定。在一般的薄壁管弯管中，经验取值在0.3~0.5之间;若近似计算，很多车间直接以中心线半径R作为计算基准，即k=0，此时 L弧 = π × R × θ / 180)。

θ：弯曲角度(度)

举个计算例子：

假设一根管材，左端直线段为100mm，需折弯90°，弯曲半径R为50mm，右端直线段为150mm。

左端直线段：100mm

弯曲段长度(按中心线近似计算)：3.14 × 50 × 90 / 180 = 78.5mm

右端直线段：150mm

理论总下料长度 = 100 + 78.5 + 150 = 328.5mm

三、 实操进阶：回弹与伸长量补偿

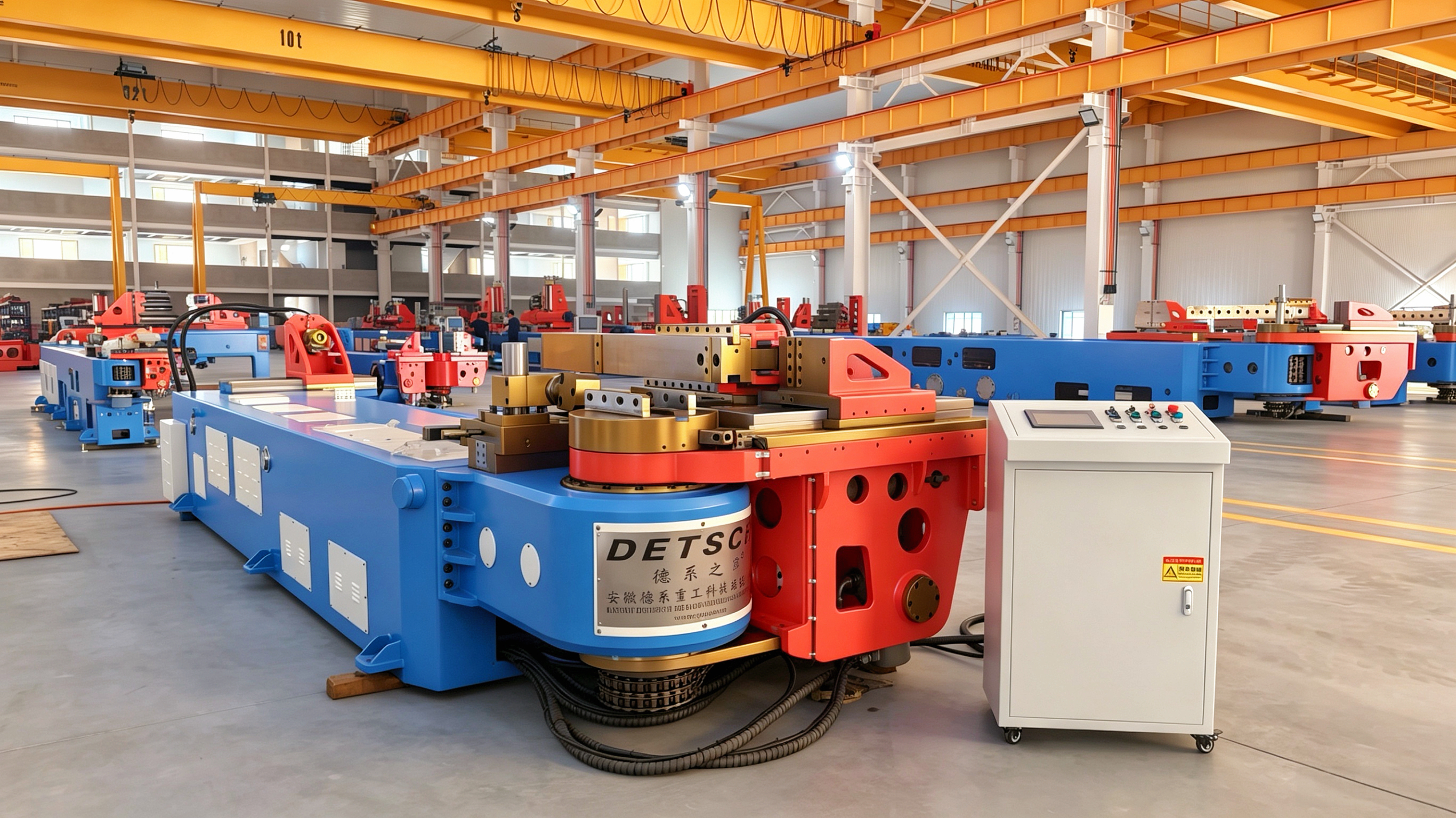

理论计算给出了基础数据，但在实际数控弯管机操作中，金属管材存在“回弹”和“伸长”两个物理特性，必须进行补偿计算，否则弯出来的管子尺寸绝不精准。

1. 回弹补偿(角度变大)

金属在弯曲去除外力后，会弹性恢复一部分角度，这叫回弹。比如你想弯90°，实际机器可能需要弯到92°或93°，卸力后才会回到90°。

计算方法：通常需要通过试弯得出。例如设定弯90°，实际回弹后变为88°，说明回弹量为2°。那么机器实际设定角度应为：目标角度 + 回弹角度(90° + 2° = 92°)。

2. 伸长量补偿(管子变长)

管材在拉伸弯曲时，外侧变长导致管子总长度增加。因此，实际下料长度应比理论展开长度短。

伸长量计算：伸长量与管材材质、壁厚、弯曲半径及角度有关。经验公式或查表通常只提供参考值。最准确的方法是试弯。

修正下料长度：实际下料长度 = 理论展开长度 - 伸长量。

实操验证示例：

取一根管材按理论长度328.5mm下料，实际弯制90°后发现总长度变成了331mm。这说明该管材在此R值下的伸长量为 331 - 328.5 = 2.5mm。

那么，以后加工同规格管材时：

实际下料长度 = 328.5 - 2.5 = 326mm。

机器实际弯曲角度 = 90° + 回弹角度。

四、 复杂管件(多弯管件)的尺寸计算

对于包含多个弯曲的管件(如汽车排气管、液压管路)，计算原理相同，但要注意直线段长度的取值。

在多弯管件中，两弯之间的直线段是“切线交点”之间的距离减去圆弧的切线长度。

切线长度 = R × tan(θ/2)

实际夹在中间的直线段下料长度 = 理论两交点距离 - (前一个弯的切线长度 + 后一个弯的切线长度)

五、 总结与建议

弯管尺寸的计算是“理论指导，经验修正”的过程。对于数控弯管机操作员或工艺工程师，建议遵循以下步骤：

先算理论值：利用中心线半径和中性层公式计算出大概的下料长度。

试弯与测量：用首件进行试弯，测量回弹角度和实际伸长量。

输入系统修正值：将测得的回弹量和伸长量输入到数控弯管机的YBC(Y轴送管、B轴旋转、C轴弯曲)数据中，让机器自动补偿。

建立材质数据库：不同的材质(碳钢、不锈钢、铝、铜)和不同的管径/壁厚比例，其回弹和伸长特性差异巨大。建议将每次校准的数据记录下来，形成车间专属的弯管参数数据库。

掌握了以上计算与补偿方法，您就能在面对各种弯管任务时游刃有余，大幅降低管材损耗，提高生产效率。
