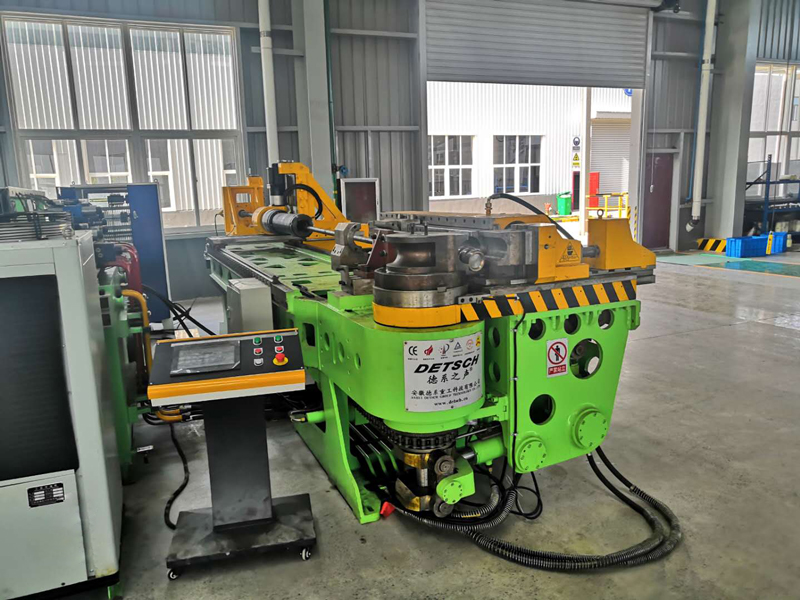

DETSCH89CNC 数控液压顶镦弯管机，为安徽德系重工 DETSCH 系列中口径带顶镦助推三维数控液压弯管机，遵循德国 DIN 标准模块化设计，集成独立液压顶镦助推机构，主打 Φ89 管材极限小半径薄壁管件无褶皱冷弯成型。

核心概况

最大加工管径 Φ89，适配碳钢、不锈钢、钛合金等合金管材，弯曲角度 0～190°，重复定位精度 ±0.1mm；整机额定负载冗余 1.8 倍，设计使用寿命 30 年。设备搭载顶镦助推系统，弯制小半径管件时轴向推送管材，补偿材料拉伸，抑制管件外侧壁厚减薄、管壁塌陷起皱，可实现 R≥0.9D 极限小半径成型；本机为单模机头，更换弯曲半径需人工更换模具，可选配芯轴模块进一步提升薄壁成型质量。

结构与控制特点

1. 床身：Q345 高强钢板焊接，内置加强筋，经退火去应力 + 抛丸处理；三道轨重载床身，龙门加工中心整体精加工，机身刚性稳定，管件加工振动小，长期精度保持性优良。
2. 驱动系统：弯曲主轴液压驱动，送料、转角轴伺服闭环控制；送料小车配置液压弹性夹头，夹持稳固无打滑，支持螺旋盘管成型；配备独立液压顶镦油缸，顶镦推力数控可调；配置专利主模独立复位、张合脱模机构，解决三维管件卸料干涉难题。
3. 顶镦核心优势：弯管过程同步施加轴向助推力，抵消弯曲外侧拉伸应力，显著改善薄壁管件截面畸变，解决常规弯管设备难以加工的极限小半径成型难题。
4. 数控系统：彩色触控人机界面，手动 / 自动模式切换；支持 CAD 图形导入自动编程，内置管材回弹补偿、顶镦压力联动算法，多轴同步联动，一次性完成多段复杂空间弯管加工。

工艺与应用

冷态无褶皱成型，专为薄壁、极限小半径管路开发；广泛应用于军工、船舶、能源装备、工程机械中口径薄壁三维管路加工；设备拥有多项发明专利，具备军工四证、CE 及德国莱茵认证，适配国内重点项目及海外出口配套。

适用场景

适用于 Φ89 规格薄壁管材、极限小半径三维管路的试制与批量生产，可完成普通弯管机无法实现的小半径薄壁管件成型，是中口径极限弯管专用数控装备。
