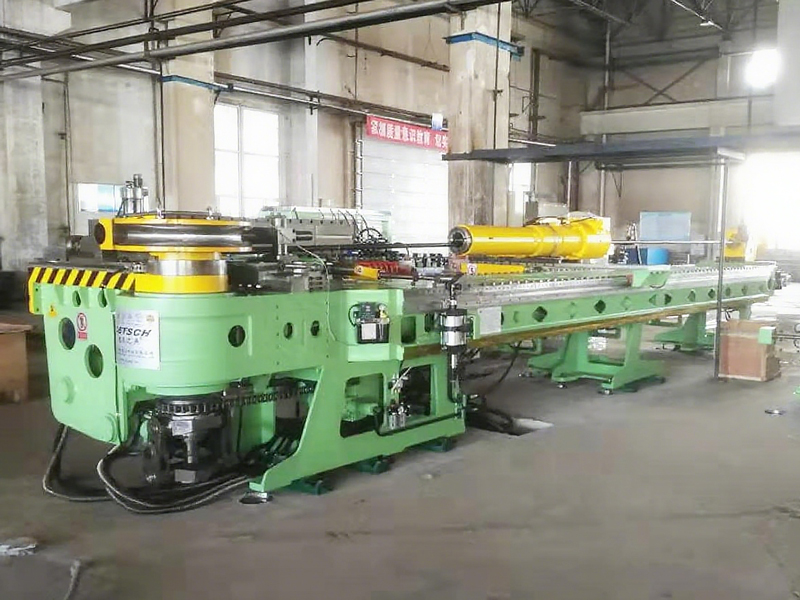

DETSCH114CNC 数控液压弯管机，为安徽德系重工 DETSCH 系列中大型单模三维数控液压弯管机，遵循德国 DIN 标准模块化设计，采用单模机头结构，主打 Φ114 管材常规三维冷弯成型。

核心概况

最大加工管径 Φ114，适配碳钢、不锈钢、钛合金等合金管材，弯曲角度 0～190°，重复定位精度 ±0.1mm；整机额定负载冗余 1.8 倍，设计使用寿命 30 年，可选配芯轴、顶镦模块，实现薄壁管材极限小半径无褶皱冷弯成型。本机为单模机头，更换弯曲半径需要人工拆装模具。

结构与控制特点

1. 床身：Q345 高强钢板焊接，内置加强筋，经退火去应力 + 抛丸处理；三道轨重载床身，龙门加工中心整体精加工，机身刚性良好，加工长管件振动小，长期精度保持稳定。
2. 驱动系统：弯曲主轴液压驱动，送料、转角轴伺服闭环控制；送料小车配备重载液压弹性夹头，夹持牢固无打滑，支持螺旋盘管成型；配备专利主模独立复位、张合脱模机构，解决复杂三维管件卸料干涉难题。
3. 数控系统：彩色触控人机界面，支持手动 / 自动模式切换；支持 CAD 图形导入自动编程，内置管材回弹补偿算法，多轴同步联动，一次性完成多段复杂空间弯管加工。

工艺与应用

冷态无褶皱成型；广泛应用于军工、船舶、能源装备、工程机械中大型三维管路加工。设备拥有多项发明专利，具备军工四证、CE 及德国莱茵认证，适配国内重点项目与海外出口配套。

适用场景

适用于 Φ114 规格、单根管件弯曲半径统一的三维管路批量生产，兼顾试制与量产，是中大型常规管路成型的数控液压装备。
