数控弯管机三轴和五轴的区别是什么？一文讲透轴数差异与选型逻辑

在数控弯管机的选型过程中，“三轴还是五轴”是采购方绕不开的核心问题。很多客户的第一反应是"五轴比三轴贵，是不是五轴一定好?"答案其实是：两者的根本区别不在于"多两个轴"这么简单，而在于能否完成左右螺旋弯、能否连续变半径、能否规避复杂三维干涉，这直接决定了您的产品能做什么、不能做什么。

作为深耕管材弯曲装备领域的德系重工，我们的工艺工程师每天都要解答这类咨询。今天这篇文章，就把三轴与五轴的本质差异、能力边界和选型逻辑一次讲透，帮您把钱花在真正需要的地方。

一、 先弄懂数控弯管机的"轴"到底是什么

数控弯管机的"轴"，指的是由伺服系统独立驱动、可精准控制位置和速度的运动单元。行业标准中，弯管机的运动轴通常包括：

Y轴(送料轴)： 控制送料小车沿床身的直线往复，决定两个弯头之间直线段的长度;

B轴(旋转轴)： 控制管材绕自身中心线的旋转角度，决定下一个弯头所在的弯曲平面，是实现三维空间弯管的关键;

C轴(弯曲轴)： 驱动弯曲模旋转，执行实际"折弯"动作;

X轴(左右移动轴)： 控制弯曲模架的左右位移，用于脱管以及配合多层模具切换;

Z轴(升降轴)： 控制弯曲模架的上下移动，用于切换不同模具层。

简单来说，三轴机(Y-B-C)完成"送料—转角—弯曲"的基础闭环，五轴机(Y-B-C-X-Z)在此基础上叠加了模架的左右与升降自由度，从而解锁了三轴机做不到的能力。

二、 三轴弯管机：结构精炼的"平面弯管专家"

三轴数控弯管机由Y、B、C三轴全伺服驱动，是市场上性价比最高、应用最广的机型。它的核心特点包括：

全伺服闭环控制： 弯曲角度公差可达±0.1°以内，送料定位精度±0.05mm—±0.1mm，远超液压半自动机型;

支持三维多弯成型： 一次装夹即可完成多段不同角度、不同平面方向的弯头，满足绝大多数常规管件需求;

支持助推弯(推弯)： 可实现大半径弧形弯制，但受限于单层模具结构，每换一个弯曲半径都需要重新换模、重新调整;

结构紧凑、投资经济： 占地小、维护简单、上手快，非常适合中小批量、多品种的柔性加工。

三轴机的局限也十分清晰：只支持单层模具，这意味着同一根管子上如果有多个不同弯曲半径的弯头，就需要中途换模、重新夹装，不仅打断节拍，还会引入二次装夹误差;同时由于模架不能左右和上下移动，面对空间轨迹复杂、模具与管件容易干涉的工件，三轴机往往束手无策。

三轴机的典型应用： 汽车排气管、座椅骨架、家具弯管、健身器材、卫浴五金、空调管路、锅炉换热管等以平面弯或多段三维弯为主的产品。

三、 五轴弯管机：复杂管件的"全能选手"

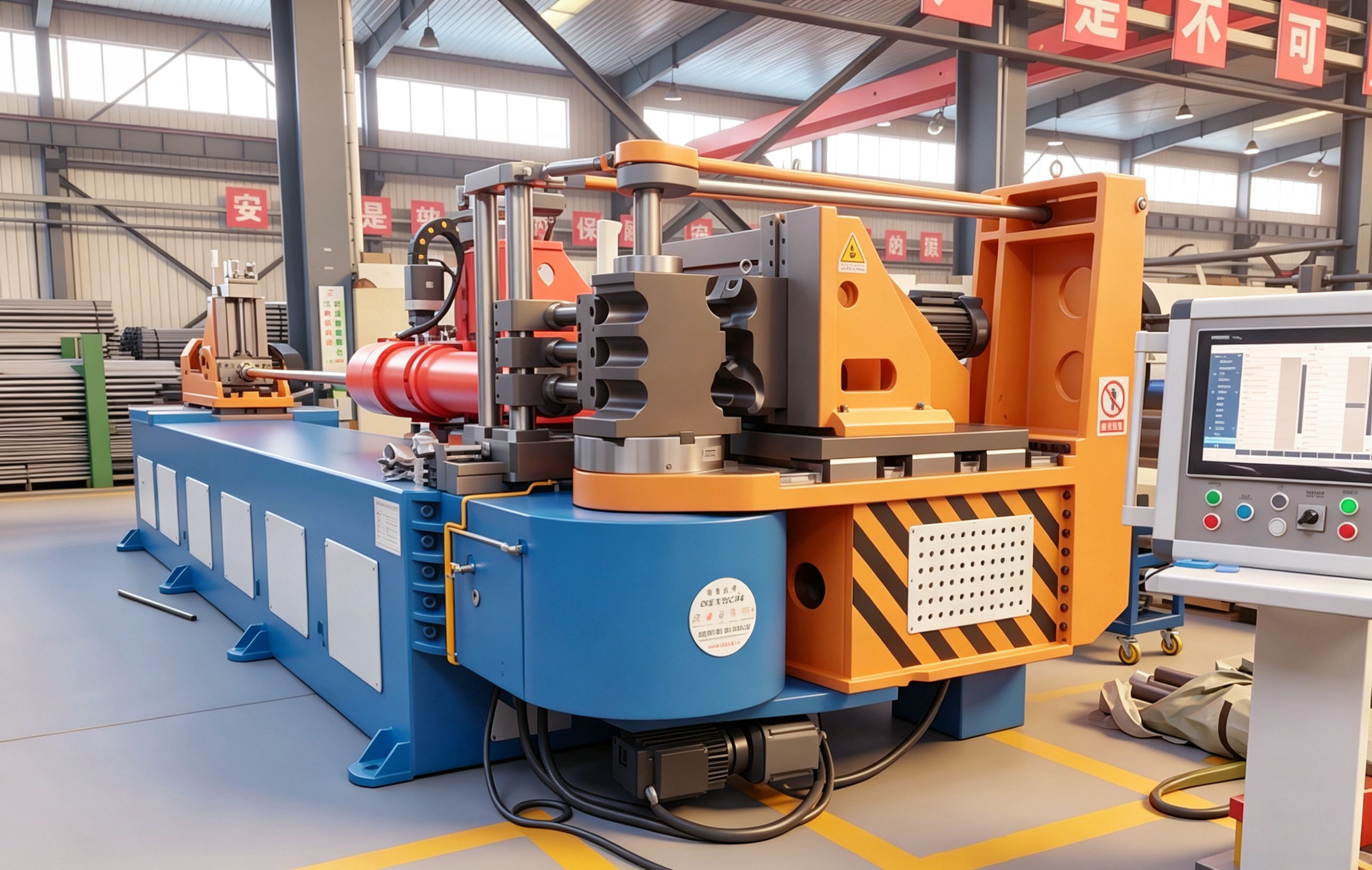

五轴数控弯管机在Y-B-C的基础上增加了X轴(模架左右移动)和Z轴(模架升降)，全轴伺服驱动，是当前弯管领域的最高配置。它的能力跃升体现在三个关键方面：

第一，支持多层模具，连续变半径不打断节拍。 五轴机的模架通常可布置三层模具：两层不同固定半径的弯曲模，加一层轮模用于推弯。这意味着一根管子上即使有2—3种不同弯曲半径，也可以一次装夹、连续成型，无需中途换模。对于排气管这类"前段大弯、后段小弯"的典型工件，五轴机的节拍优势是碾压性的。

第二，模架可空间移动，轻松规避干涉。 弯曲复杂三维管件时，管件本体、夹模、防皱块与机床结构之间极易发生碰撞。三轴机遇到这种情况只能改产品或换设备，而五轴机通过X、Z轴的主动避让，可以让模架"绕开"干涉点，把原本做不了的工件变成能做的工件。这是五轴机最核心、也最容易被低估的价值。

第三，支持左右螺旋弯与复杂空间轨迹。 左右螺旋弯(顺时针弯与逆时针弯连续交替)对模架的空间位置调整有极高要求，三轴机基本无法胜任;五轴机凭借全轴联动，可轻松实现S形、螺旋形、双曲面异形弯等复杂轨迹，精度稳定性也更高，双向扭转误差可控制在0.2°以内。

五轴机的典型应用： 航空航天液压管路、发动机燃油管、新能源汽车电池冷却管、涡轮增压器管路、船舶复杂管系、核电主管道、医疗设备精密管件等高附加值领域。

四、 三轴与五轴核心差异一览

伺服轴数： 三轴为Y-B-C，五轴为Y-B-C-X-Z全伺服;

模具层数： 三轴单层模具，五轴最多三层模具;

连续变半径： 三轴需换模中断，五轴一次装夹连续完成;

干涉规避能力： 三轴无法主动避让，五轴可空间移动绕开干涉;

左右螺旋弯： 三轴难以胜任，五轴轻松实现;

典型精度： 三轴角度精度±0.1°、送料±0.05mm—0.1mm;五轴整体精度与稳定性更优，复杂件一致性更强;

价格区间： 五轴设备价格通常是同级三轴的2—3倍;

适用产品： 三轴主打常规平面弯与简单三维弯，五轴面向高精度、复杂空间、多半径混合的高端管件。

五、 选型决策：您到底需要三轴还是五轴?

判断的核心不在于"哪个更高级"，而在于您的产品长什么样。请对照以下三类场景：

场景一：产品以平面弯或简单三维弯为主，弯曲半径统一。 例如家具骨架、健身器材、常规排气管段。选三轴，性价比最优，没必要为用不到的功能付费。

场景二：一根管子上有多个不同弯曲半径，但空间轨迹不算复杂。 例如多层盘管、多半径排气管。至少选四轴或五轴，否则换模频繁、节拍拉胯、二次装夹误差难以消除。

场景三：产品包含左右螺旋弯、复杂空间干涉件、超高精度要求。 例如航空液压管、新能源电池冷却管、涡轮管路。直接上五轴，三轴机在这一类工件面前几乎没有竞争力。

此外还有两点务实建议：一是看未来而不只看当下，如果企业有承接高端订单的规划，五轴的柔性储备更具前瞻性;二是警惕"伪五轴"，部分低价机型标称五轴，实际X或Z轴由液压驱动而非伺服驱动，控制精度和联动能力大打折扣，采购时务必核实每一轴的驱动方式。

六、 德系重工：三轴五轴双线齐备，按需定制不虚配

在数控弯管机的研发制造上，德系重工坚持"德系严谨精神+客户工艺导向"，三轴与五轴产品线并行布局，真正做到按需推荐、不虚配、不误导。

在结构制造上，无论是三轴还是五轴机型，我们均采用高强度钢板整体焊接机架，经回火与振动时效双重处理消除内应力，配合有限元受力分析优化的主轴布置，确保设备满负荷连续作业十年不失精度。

在核心配置上，我们的五轴机型X、Z轴均为全伺服驱动，绝非液压滥竽充数的"伪五轴";伺服电机、精密减速机、滚珠丝杠均选用一线品牌，折弯角度公差≤±0.1°，送料定位精度≤±0.05mm，让每一轴的每一丝位移都可控、可信。

在系统功能上，全系支持CAD三维图纸导入自动生成加工程序、YBC与XYZ坐标互换、自动回弹补偿、三维仿真碰撞检测、停电记忆等高级功能，操作人员无需深厚编程功底也能快速上手。

在交付服务上，我们坚持"设备+模具+工艺"一体化交付：依据客户样管或图纸进行回弹测算，定制专用弯曲模、夹紧模、防皱块与芯棒组合，发货前完成带料试机验证，可视频确认、寄样验收或到厂试弯，确保设备到厂即投产。全国服务网点24小时响应，易损件长期备货，同等配置下价格仅为进口品牌的三分之一到二分之一。

七、 结语

三轴与五轴的区别，本质上是加工能力边界的区别：三轴解决"常规三维弯"，五轴解决"复杂空间弯与连续变半径"。认清楚自己的产品需求，就等于握住了选型的钥匙。
