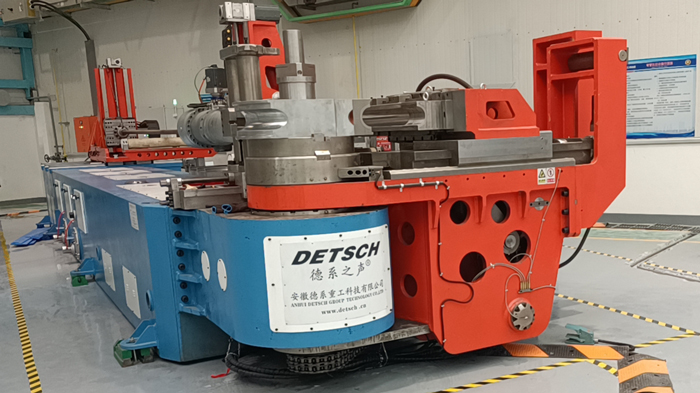

双向弯管机的技术原理介绍

　　双向弯管机是一种能够实现正反双向弯曲的先进弯管设备，特别适用于需要复杂空间曲线（如S形、蛇形或三维多平面弯曲）的管件加工。其核心在于通过多向施力系统和智能控制技术实现双向弯曲动作。以下是其关键技术原理的详细解析：

　　1. 双向弯曲的核心结构

　　（1）双模头协同系统

　　正向弯模+反向弯模：

　　采用两组独立控制的弯模机构（通常为液压驱动），分别布置在管材两侧，可交替或同步施加弯曲力。

　　正向模：顺时针方向弯曲（如向上/向左）

　　反向模：逆时针方向弯曲（如向下/向右）

　　模头切换机制：

　　通过伺服电机驱动的旋转平台或直线滑台快速切换工作模头（切换时间<3秒）。

　　（2）多自由度夹紧系统

　　双向夹持机构：

　　管材两端均配备液压夹头，可随弯曲方向动态调整夹紧力（防止管材窜动）。

　　轴向推进补偿：

　　采用滚珠丝杠或伺服液压缸，在反向弯曲时自动补偿送料量（避免褶皱）。

　　2. 双向弯曲的动力与控制

　　（1）液压-电液混合驱动

　　双油路液压系统：

　　独立控制正向/反向弯曲油缸，压力可达30~50MPa（准密调节±0.5MPa）。

　　电液伺服阀：

　　通过PID闭环控制流量，确保双向弯曲速度同步（如正向15°/s，反向12°/s）。

　　（2）CNC多轴联动控制

　　5轴以上联动：

　　协调控制弯曲模、夹紧模、助推模、旋转轴和送料轴的动作。

　　空间轨迹算法：

　　基于NURBS曲线插补计算双向弯曲的过渡路径（避免局部扁平化）。

　　3. 双向弯曲的工艺实现流程

　　正向弯曲阶段：

　　夹紧端A固定，正向模推动管材至设定角度（如90°）

　　助推模同步跟进防止外侧壁减薄

　　反向弯曲阶段：

　　夹紧端B锁定，反向模从另一侧施加反向力（如-45°）

　　送料轴推进补偿回弹量

　　过渡衔接控制：

　　通过激光扫描仪检测弯曲交界区形变，动态调整模头压力

　　4. 关键技术难点与解决方案

　　技术挑战 创新解决方案

　　双向弯曲应力集中 采用局部感应加热（200~400℃）降低屈服强度

　　回弹不一致 基于材料模型的AI双向往复补偿算法

　　空间干涉 3D仿真预判模头运动包络（如Delmia软件）

　　椭圆度超标 内置芯棒+双模头径向挤压整形（椭圆度≤3%）

　　5. 典型应用场景

　　汽车排气系统：S形消音器管件（正反弯交替）

　　航空航天液压管路：三维空间紧凑布局管道

　　核电热交换器：双向螺旋盘管组

　　6. 技术发展趋势

　　机器人化集成：

　　搭配6轴机器人自动上下料，实现全柔性化生产单元。

　　数字孪生调试：

　　在虚拟环境中模拟双向弯曲的应力分布，优化工艺参数。

　　高频振动辅助：

　　叠加20kHz超声振动降低弯曲阻力（尤其适用于钛合金）。

　　双向弯管机通过正反双向施力的协同控制，突破了传统单方向弯管机的空间局限性，成为复杂管件制造的核心装备。其技术升级方向正朝着更高精度（±0.05°）、更快响应（ms级模头切换）和更智能补偿发展。
